Najnowsze wiadomości
Wprowadzenie produktu

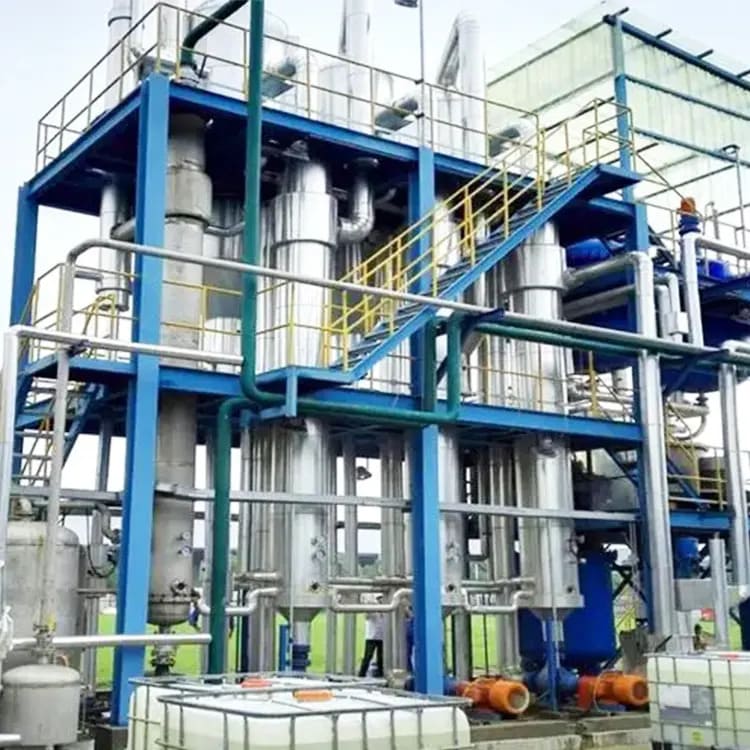

Parownik stężenia trzech efektówJest energooszczędnym i wydajnym sprzętem do odparowywania, który składa się z trzech połączonych ze sobą jednostek koncentracji w celu osiągnięcia efektywnego stężenia materiałów. Sprzęt ten jest szeroko stosowany w przemyśle chemicznym, spożywczym i ochrony środowiska, a jego wielostopniowa technologia koncentracji i ponownego wykorzystania ciepła zapewnia synergię oszczędzania energii i redukcji emisji oraz wydajnej produkcji.
Główne składniki i funkcje parownika o potrójnym efekcie koncentracji obejmują
Pompa zasilająca: Przenosi surowiec poddany obróbce do grzejnika pierwotnego.
Grzejnik pierwszego efektu: Zewnętrzne źródło ciepła (np. surowa para) służy do wstępnego podgrzewania surowca do wrzenia.
Koncentratory efektu drugiego i trzeciego: Para wtórna wytworzona przez pierwszy efekt jest wykorzystywana jako źródło ciepła dla drugiego efektu, a para wtórna wytworzona przez drugi efekt jest dostarczana do trzeciego efektu, tworząc szereg procesów wzbogacania.
Komora stężeń i separator: Po podgrzaniu materiał jest tu zagęszczany i oddzielany separatorem gaz-ciecz.
Pompa cyrkulacyjna: Odpowiedzialny za oddzielenie cieczy z powrotem do grzejnika, tworząc zamknięty system cyrkulacji.
Skraplacz: Skondensuje parę wytwarzaną podczas procesu zatężania w celu pobrania lub późniejszej obróbki.
Separator rozpuszczony: Wydziela się tu dowolny materiał stały (np. sole itp.) wytworzony podczas procesu zatężania.
Potrójny efekt koncentracji parownika ma następujące godne uwagi cechy
Wysoka efektywność energetyczna: Proces potrójnego stężenia znacznie poprawia wykorzystanie energii cieplnej, oszczędzając około 70% zużycia energii w porównaniu do konwencjonalnych koncentratorów pojedynczego efektu.
Łatwy w obsłudze: Wyposażony w inteligentny system sterowania, precyzyjnie kontrolować ciepło procesu koncentracji, optymalizować wykorzystanie energii.
Czystość: Skoncentrowany w systemie zamkniętym, aby zapewnić czyste i komfortowe środowisko produkcyjne. Urządzenie do usuwania piany jest zaprojektowane tak, aby zapobiegać wyciekom, a część materiału kontaktowego urządzenia jest zwykle wykonana z odpornej na korozję importowanej stali nierdzewnej i polerowana, łatwa do czyszczenia i spełnia surowe normy higieniczne przemysłu spożywczego i farmaceutycznego.
Obszary zastosowania koncentracji potrójnego efektuParownikiObejmują
Produkcja chemiczna: Skutecznie usuwają sole nieorganiczne i inne substancje rozpuszczone, aby uzyskać oczyszczanie i stężenie roztworu.
Przetwarzanie żywności: Nadaje się do koncentracji płynnej żywności, takiej jak sok i mleko, aby poprawić koncentrację przy zachowaniu oryginalnego smaku i wartości odżywczych.
Zbieranie i przetwarzanie ropy naftowej i gazu: Do uzdatniania słonej wody w celu zmniejszenia wpływu na środowisko.
Zasada techniczna
ZasadaParownik z potrójnym efektemTechnologia opiera się na wielu etapach parowania i ponownego wykorzystania ciepła w celu poprawy ogólnej efektywności energetycznej i wydajności produkcji.
Po pierwsze, parownik z potrójnym efektem to system złożony z trzech parowników szeregowo. Podczas pracy ciśnienie i temperatura wrzenia roztworu każdego kolejnego efektu są niższe niż w przypadku poprzedniego efektu, dzięki czemu para wtórna wytworzona przez poprzedni efekt może zostać wykorzystana jako czynnik grzewczy dla następnego efektu. Innymi słowy, komora grzewcza efektu następczego jest w rzeczywistości skraplaczem wtórnej pary wstępnej. Ogólnie rzecz biorąc, pierwszy efekt wymaga zużycia surowej pary do dostarczenia ciepła, podczas gdy kolejne drugi i trzeci efekt polegają głównie na parze wtórnej wytworzonej przez poprzedni efekt ogrzewania.
Po drugie, ta konstrukcja ma tę zaletę, że znacznie zmniejsza zużycie energii, ponieważ nie jest wymagane żadne dodatkowe źródło ciepła dla wszystkich efektów z wyjątkiem pierwszego. Kondensat pierwszego efektu jest zawracany do źródła ciepła, podczas gdy kondensat innych efektów jest zbierany i eksportowany jako woda odsolona. Dzięki temu procesowi pojedynczy dopływ surowej pary może odparować wielokrotnie większą ilość wody.
Ponadto, w praktycznych zastosowaniach przemysłowych, parowniki trójefektowe są szczególnie odpowiednie do parowania i krystalizacji roztworów, które mają wytrącanie kryształów. Są szeroko stosowane w przemyśle chemicznym, wytapianiu metali, oczyszczaniu cieczy odpadowych dużej stali i oczyszczaniu cieczy odsiarczania mokrego odsiarczania elektrowni. Ze względu na złożoną i zmienną charakterystykę rozwiązania w różnych fabrykach, zwykle konieczne jest sformułowanie konkretnych rozwiązań technicznych dla użytkowników do wyboru dla składu i zawartości roztworu z wytrącaniem kryształów.
Produkcja sprzętu
WTEYA ma na celu cyfrową i inteligentną produkcję, aby zapewnić swoim klientom doskonałe produkty i usługi. Zapewniamy nie tylko szeroką gamę standardowych produktów, które są poważnie przetestowane i stabilne w celu zaspokojenia szerokiego zakresu potrzeb przemysłowych.Zapewniamy również usługi niestandardowe, a także usługi OEM i ODM,Profesjonalny zespół projektowy zapewnia odpowiednie rozwiązania dla klientów, aby sprostać ich unikalnym potrzebom. Będziemy ściśle współpracować z każdym klientem, aby zapewnić, że każde urządzenie dokładnie odpowiada wymaganiom procesowym klienta i procesowi produkcyjnemu. Kompleksowa usługa WTEYA, innowacyjna w celu tworzenia wysokiej jakości produktów mechanicznych i rozwiązań systemowych, profesjonalnie pomaga klientowi radzić sobie z różnymi problemami z uzdatnianiem wody.
Pojemność i rozmiar
Tabela parametrów sprzętu do parowania z trzema efektami | |||||
Zdolność parowania (t/h) | Typ parownika | Moc brutto (KW/h) | Zużycie pary (t/h) | Zużycie wody w obiegu (t/h) | Powierzchnia podłogi (L * W * H/m) |
1.5 | Parownik z wymuszoną cyrkulacją | 56 | 0.7 | 60 | 2*10*12 |
5 | Parownik z wymuszoną cyrkulacją | 118 | 1.92 | 150 | 10*8*14 |
4 | Parownik z wymuszoną cyrkulacją | 97 | 1.6 | 135 | 10*6*12 |
8 | Parownik z wymuszoną cyrkulacją | 94 | 3.2 | 200 | 14*6*12 |
15 | Parownik z wymuszoną cyrkulacją | 144 | 6.5 | 500 | 12*8*14 |
Często zadawane pytania
P: Co się stanie, jeśli zmniejszy się wydajność wymiany ciepła w systemie parownika z potrójnym efektem?
O: Spadek wydajności wymiany ciepła może być spowodowany przez skalę lub gromadzenie się osadu na powierzchni grzejnika. Nagrzewnica musi być regularnie czyszczona i konserwowana, przy użyciu systemu CIP (czyszczenie na miejscu) lub zgodnie z zalecanymi przez producenta procedurami czyszczenia w celu usunięcia brudu. Zapewnij wstępną obróbkę przychodzących materiałów w celu zmniejszenia ilości składników, które mogą tworzyć osady.
P: Jak zoptymalizować wydajność energetyczną parownika z potrójnym efektem?
Aby zoptymalizować zużycie energii, należy upewnić się, że wszystkie parametry robocze (takie jak stężenie paszy, temperatura, ciśnienie itp.) Są precyzyjnie kontrolowane. Sprawdź i utrzymuj wydajność uszczelnienia sprzętu, aby uniknąć wycieku pary. Jednocześnie ciepło odpadowe można odzyskać za pomocą systemów odzyskiwania energii, takich jak pompy ciepła lub rekompresja termiczna, co dodatkowo poprawia ogólną efektywność energetyczną systemu.
P: Jaka jest przyczyna nadmiernego hałasu, gdy działa parownik z potrójnym efektem?
O: Hałas może być spowodowany awarią lub zużyciem pomp, sprężarek lub innych części mechanicznych. Sprzęt należy sprawdzić, czy smarowanie lub części wymagają wymiany. Ponadto sprawdź, czy do układu nie wchodzi powietrze, ponieważ powietrze może powodować zjawisko blokady powietrza w systemie, wytwarzając hałas.
P: Jak radzić sobie z blokadą krystalizacji w systemie parownika z potrójnym efektem?
Odp.: Zatkanie krystalizacji jest zwykle spowodowane wytrącaniem substancji rozpuszczonych o niskiej rozpuszczalności w niskich temperaturach. Proces krystalizacji można kontrolować, dostosowując temperaturę i ciśnienie robocze, zapewniając, że roztwór odparowuje w wyższych temperaturach, aby uniknąć krystalizacji. Jeśli wystąpiła blokada, blokada może zostać rozpuszczona przez zwiększenie temperatury lub użycie rozpuszczalnika chemicznego.
P: Co się stanie, jeśli stopień próżni parownika z trzema efektami nie osiągnie ustawionej wartości?
A: Niewystarczająca próżnia może być spowodowana słabą wydajnością pompy próżniowej, wyciekiem systemu lub nieefektywnym skraplaczem. Najpierw sprawdź wydajność pompy próżniowej i napraw ją lub wymień. Następnie system jest w pełni sprawdzany, aby ustalić, czy istnieje punkt wycieku i naprawić go. Na koniec wyczyść skraplacz, aby zapewnić jego wydajność.
