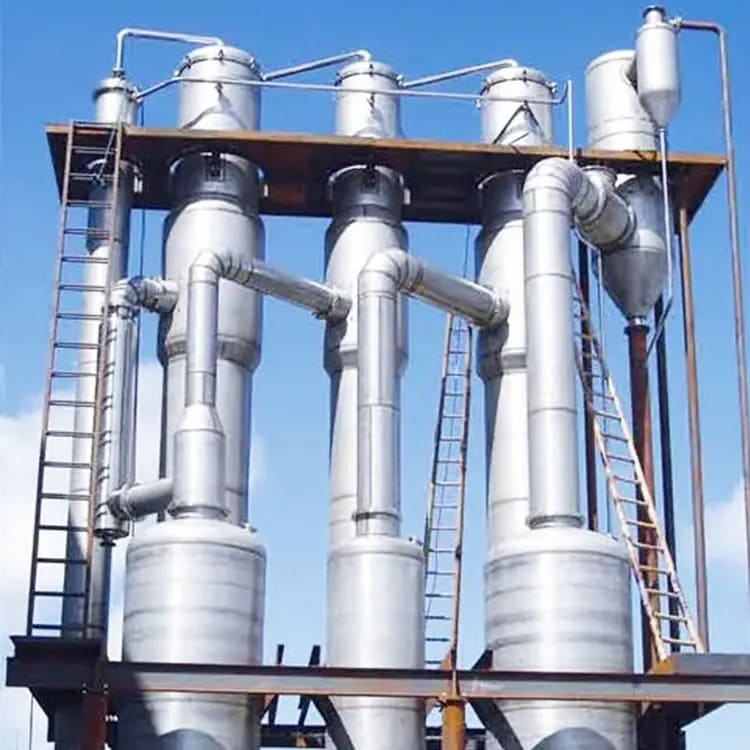

Trójstopny zewnętrzny parownik cyrkulacyjnyJest rodzajem wysokowydajnego i energooszczędnego sprzętu do parowania, który wykorzystuje trzy połączone szeregowo jednostki parowania do współpracy w celu osiągnięcia wysokiej wydajności parowania i koncentracji materiałów. Sprzęt jest szeroko stosowany w przemyśle chemicznym, ochronie środowiska i innych gałęziach przemysłu, dzięki wielostopniowej technologii parowania i strategii ponownego wykorzystania termicznego, realizuje podwójną optymalizację oszczędności energii i wydajności produkcji.
Potrójny efekt zewnętrzny parownik cyrkulacji składa się z wielu podstawowych elementów
Pompa zasilająca: Podawać surowiec poddany obróbce do głównego grzejnika.
Grzejnik pierwszego efektu: Użyj zewnętrznego źródła ciepła (takiego jak surowa para), aby początkowo podgrzać surowiec do wrzenia.
Drugi i trzeci efekt zewnętrzny parownik cyklu: Druga i trzecia sekwencja efektów wykorzystuje parę wtórną z poprzedniego efektu jako źródło ciepła, tworząc szereg procesów parowania w obiegu zewnętrznym.
Komora parowania i separator: W tym miejscu ogrzany materiał jest odparowywany i oddzielany separatorem gaz-ciecz.
Pompa cyrkulacyjna: Odpowiedzialny za zwrot wydzielonej cieczy do nagrzewnicy, tworzącej zamknięty obiegowy układ obiegowy.
Skraplacz: Skondensuje parę wytwarzaną podczas parowania w celu pobrania lub późniejszej obróbki.
Separator rozpuszczony: Skutecznie rozdziela się tu materiały stałe (takie jak sole itp.) wytwarzane podczas parowania.
Charakterystyka zewnętrznego parownika z potrójnym efektem jest następująca
Wysoka efektywność energetyczna: Potrójny proces parowania znacznie poprawia wykorzystanie energii cieplnej i może zaoszczędzić około 70% zużycia energii w porównaniu do tradycyjnych parowników z jednym efektem.
Łatwa obsługa: Wyposażony w inteligentny system sterowania, precyzyjną kontrolę wprowadzania ciepła, optymalizację efektywności wykorzystania energii.
Czystość: Parowanie w systemie zamkniętym zapewnia czyste i komfortowe środowisko pracy. Istnieje urządzenie do usuwania piany, aby zapobiec zjawisku przepełnienia, a część w kontakcie z materiałem jest zwykle wykonana z importowanej stali nierdzewnej i polerowana, łatwa do czyszczenia, aby spełnić standardy higieny w przemyśle spożywczym i farmaceutycznym.
Potrójny efekt zewnętrzny parownik cyrkulacji ma szeroki zakres zastosowań:
Produkcja chemiczna: Skutecznie usuwają sole nieorganiczne i inne substancje rozpuszczone w roztworze w celu uzyskania oczyszczenia i stężenia.
Przetwarzanie żywności: Nadaje się do soków, mleka i innych płynnych produktów spożywczych, poprawia koncentrację produktu przy zachowaniu oryginalnego smaku i wartości odżywczych.
Zbieranie i przetwarzanie ropy naftowej i gazu: Do uzdatniania słonej wody, zmniejszania wpływu na środowisko i poprawy wydajności operacyjnej.
Zasada techniczna
ZasadaParownik z potrójnym efektemTechnologia opiera się na wielu etapach parowania i ponownego wykorzystania ciepła w celu poprawy ogólnej efektywności energetycznej i wydajności produkcji.
Po pierwsze, parownik z potrójnym efektem to system złożony z trzech parowników szeregowo. Podczas pracy ciśnienie i temperatura wrzenia roztworu każdego kolejnego efektu są niższe niż w przypadku poprzedniego efektu, dzięki czemu para wtórna wytworzona przez poprzedni efekt może zostać wykorzystana jako czynnik grzewczy dla następnego efektu. Innymi słowy, komora grzewcza efektu następczego jest w rzeczywistości skraplaczem wtórnej pary wstępnej. Ogólnie rzecz biorąc, pierwszy efekt wymaga zużycia surowej pary do dostarczenia ciepła, podczas gdy kolejne drugi i trzeci efekt polegają głównie na parze wtórnej wytworzonej przez poprzedni efekt ogrzewania.
Po drugie, ta konstrukcja ma tę zaletę, że znacznie zmniejsza zużycie energii, ponieważ nie jest wymagane żadne dodatkowe źródło ciepła dla wszystkich efektów z wyjątkiem pierwszego. Kondensat pierwszego efektu jest zawracany do źródła ciepła, podczas gdy kondensat innych efektów jest zbierany i eksportowany jako woda odsolona. Dzięki temu procesowi pojedynczy dopływ surowej pary może odparować wielokrotnie większą ilość wody.
Ponadto, w praktycznych zastosowaniach przemysłowych, parowniki trójefektowe są szczególnie odpowiednie do parowania i krystalizacji roztworów, które mają wytrącanie kryształów. Są szeroko stosowane w przemyśle chemicznym, wytapianiu metali, oczyszczaniu cieczy odpadowych dużej stali i oczyszczaniu cieczy odsiarczania mokrego odsiarczania elektrowni. Ze względu na złożoną i zmienną charakterystykę rozwiązania w różnych fabrykach, zwykle konieczne jest sformułowanie konkretnych rozwiązań technicznych dla użytkowników do wyboru dla składu i zawartości roztworu z wytrącaniem kryształów.
Produkcja sprzętu
WTEYA ma na celu cyfrową i inteligentną produkcję, aby zapewnić swoim klientom doskonałe produkty i usługi. Zapewniamy nie tylko szeroką gamę standardowych produktów, które są poważnie przetestowane i stabilne w celu zaspokojenia szerokiego zakresu potrzeb przemysłowych.Zapewniamy również usługi niestandardowe, a także usługi OEM i ODM,Profesjonalny zespół projektowy zapewnia odpowiednie rozwiązania dla klientów, aby sprostać ich unikalnym potrzebom. Będziemy ściśle współpracować z każdym klientem, aby zapewnić, że każde urządzenie dokładnie odpowiada wymaganiom procesowym klienta i procesowi produkcyjnemu. Kompleksowa usługa WTEYA, innowacyjna w celu tworzenia wysokiej jakości produktów mechanicznych i rozwiązań systemowych, profesjonalnie pomaga klientowi radzić sobie z różnymi problemami z uzdatnianiem wody.
Pojemność i rozmiar
Tabela parametrów sprzętu do parowania z trzema efektami | |||||
Zdolność parowania (t/h) | Typ parownika | Moc brutto (KW/h) | Zużycie pary (t/h) | Zużycie wody w obiegu (t/h) | Powierzchnia podłogi (L * W * H/m) |
1.5 | Parownik z wymuszoną cyrkulacją | 56 | 0.7 | 60 | 2*10*12 |
5 | Parownik z wymuszoną cyrkulacją | 118 | 1.92 | 150 | 10*8*14 |
4 | Parownik z wymuszoną cyrkulacją | 97 | 1.6 | 135 | 10*6*12 |
8 | Parownik z wymuszoną cyrkulacją | 94 | 3.2 | 200 | 14*6*12 |
15 | Parownik z wymuszoną cyrkulacją | 144 | 6.5 | 500 | 12*8*14 |
Często zadawane pytania
P: Co się stanie, jeśli zmniejszy się wydajność wymiany ciepła w systemie parownika z potrójnym efektem?
O: Spadek wydajności wymiany ciepła może być spowodowany przez skalę lub gromadzenie się osadu na powierzchni grzejnika. Nagrzewnica musi być regularnie czyszczona i konserwowana, przy użyciu systemu CIP (czyszczenie na miejscu) lub zgodnie z zalecanymi przez producenta procedurami czyszczenia w celu usunięcia brudu. Zapewnij wstępną obróbkę przychodzących materiałów w celu zmniejszenia ilości składników, które mogą tworzyć osady.
P: Jak zoptymalizować wydajność energetyczną parownika z potrójnym efektem?
Aby zoptymalizować zużycie energii, należy upewnić się, że wszystkie parametry robocze (takie jak stężenie paszy, temperatura, ciśnienie itp.) Są precyzyjnie kontrolowane. Sprawdź i utrzymuj wydajność uszczelnienia sprzętu, aby uniknąć wycieku pary. Jednocześnie ciepło odpadowe można odzyskać za pomocą systemów odzyskiwania energii, takich jak pompy ciepła lub rekompresja termiczna, co dodatkowo poprawia ogólną efektywność energetyczną systemu.
P: Jaka jest przyczyna nadmiernego hałasu, gdy działa parownik z potrójnym efektem?
O: Hałas może być spowodowany awarią lub zużyciem pomp, sprężarek lub innych części mechanicznych. Sprzęt należy sprawdzić, czy smarowanie lub części wymagają wymiany. Ponadto sprawdź, czy do układu nie wchodzi powietrze, ponieważ powietrze może powodować zjawisko blokady powietrza w systemie, wytwarzając hałas.
P: Jak radzić sobie z blokadą krystalizacji w systemie parownika z potrójnym efektem?
Odp.: Zatkanie krystalizacji jest zwykle spowodowane wytrącaniem substancji rozpuszczonych o niskiej rozpuszczalności w niskich temperaturach. Proces krystalizacji można kontrolować, dostosowując temperaturę i ciśnienie robocze, zapewniając, że roztwór odparowuje w wyższych temperaturach, aby uniknąć krystalizacji. Jeśli wystąpiła blokada, blokada może zostać rozpuszczona przez zwiększenie temperatury lub użycie rozpuszczalnika chemicznego.
P: Co się stanie, jeśli stopień próżni parownika z trzema efektami nie osiągnie ustawionej wartości?
A: Niewystarczająca próżnia może być spowodowana słabą wydajnością pompy próżniowej, wyciekiem systemu lub nieefektywnym skraplaczem. Najpierw sprawdź wydajność pompy próżniowej i napraw ją lub wymień. Następnie system jest w pełni sprawdzany, aby ustalić, czy istnieje punkt wycieku i naprawić go. Na koniec wyczyść skraplacz, aby zapewnić jego wydajność.
