Wprowadzenie produktu

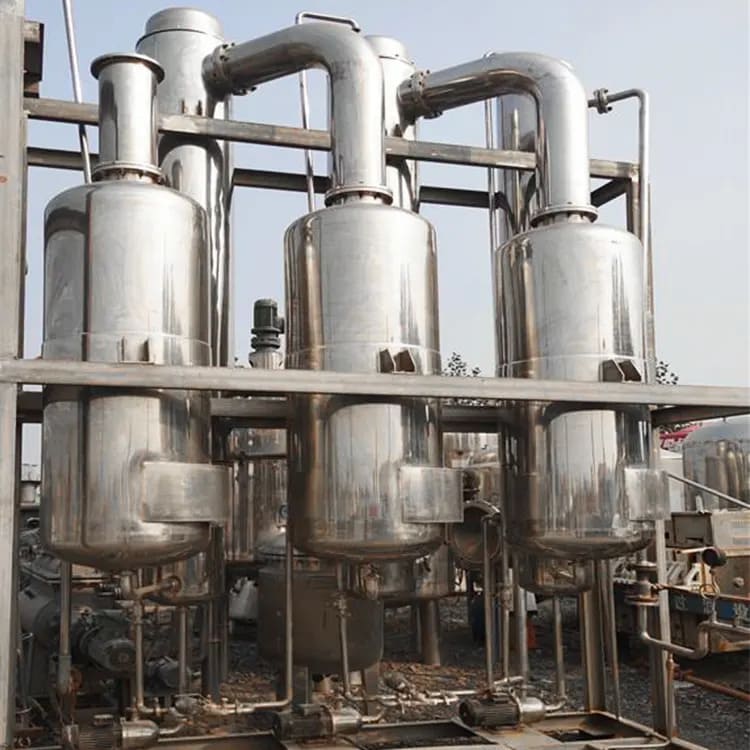

Urządzenie do parowania z trzema efektamiJest rodzajem wysokowydajnego i energooszczędnego sprzętu do parowania, który realizuje wysoką wydajność parowania poprzez trzy serie połączonych parowników. To urządzenie do odparowywania jest szeroko stosowane w przemyśle chemicznym, ochronie środowiska i innych dziedzinach, dzięki swojej charakterystyce wielostopniowego parowania i odzyskiwania ciepła, aby osiągnąć cel oszczędności energii i redukcji emisji oraz wydajnej produkcji.
Techniczną zaletą jednostki parowania z potrójnym efektem jest jej doskonała oszczędność energii i sprawność cieplna. Trzystopniowy proces parowania umożliwia jednemu dopływowi pary odparowanie wielokrotnie większej ilości wody, przy jednoczesnym osiągnięciu efektywnego oddzielenia soli od ścieków.
Główne elementy urządzenia do parowania z trzema efektami i ich funkcje są następujące
Pompa zasilająca: Odpowiedzialny za podawanie materiału poddawanego obróbce do podgrzewacza pierwszego efektu.
Grzejnik pierwszego efektu: Użyj zewnętrznego źródła ciepła (takiego jak surowa para), aby początkowo podgrzać materiał tak, aby osiągnął stan wrzenia.
Drugi efekt i trzeci efekt parownika: Para wtórna wytworzona przez pierwszy efekt wejdzie do parownika drugiego efektu jako źródło ciepła, a para wtórna wytworzona przez drugi efekt zostanie wprowadzona do parownika z efektem trzecim, tworząc szeregowy proces parowania z trzema efektami.
Komora parowania i separator: Tutaj ogrzany materiał jest odparowywany, a para jest oddzielana od nieodparowanej cieczy za pomocą separatora gaz-ciecz.
Pompa cyrkulacyjna: Proces ponownego przenoszenia oddzielonej cieczy z powrotem do podgrzewacza w celu wytworzenia przepływu obiegowego.
Skraplacz: Stosowany do skraplania odparowanej pary w celu zebrania lub dalszej obróbki.
Separator soli: W trakcie procesu parowania, jeśli powstają substancje stałe, takie jak sole, zostaną one tutaj wydzielone.
Cechy jednostki parowania z potrójnym efektem obejmują
Wysoka efektywność oszczędzania energii: Urządzenie do parowania z trzema efektami znacznie poprawia efektywność wykorzystania energii cieplnej poprzez proces trzech parowania. Umożliwia wydajne parowanie przy mniejszym zużyciu energii, oszczędzając około 70% zużycia energii w porównaniu z paroworami jednoefektowymi.
Łatwy w obsłudze: System jest zwykle wyposażony w inteligentny system sterowania, który może realizować dokładną kontrolę i obliczanie ciepła podczas procesu parowania, poprawiając tym samym efektywność wykorzystania energii.
Czyste i higieniczne: Materiał jest odparowywany i skoncentrowany w systemie zamkniętym, a środowisko jest czyste i wygodne. Unikalne urządzenie do usuwania piany w urządzeniu zapobiega zjawisku biegania materiału, a część mająca kontakt z materiałem jest zwykle wykonana z importowanej stali nierdzewnej i jest polerowana, dzięki czemu sprzęt ma dobrą odporność na korozję, wygodne czyszczenie i spełnia wymagania zdrowotne przemysłu spożywczego i farmaceutycznego.
Obszary zastosowania urządzeń do parowania z potrójnym efektem obejmują
Produkcja chemiczna: Urządzenie do odparowywania z trzema efektami może skutecznie usuwać sól nieorganiczną poprzez odparowanie, aby osiągnąć cel oczyszczenia i zatężania.
Przetwarzanie żywności: Urządzenie do odparowywania z trzema efektami nadaje się do procesu koncentracji płynnej żywności, takiego jak przetwarzanie soku, mleka itp., Aby poprawić stężenie produktu, zachowując jednocześnie oryginalny smak i odżywianie żywności.
Wychwytywanie i przetwarzanie ropy naftowej i gazu: Jednostki odparowywania potrójnego efektu stosuje się do obróbki solanki w celu zmniejszenia wpływu na środowisko.
Zasada techniczna
ZasadaParownik z potrójnym efektemTechnologia opiera się na wielu etapach parowania i ponownego wykorzystania ciepła w celu poprawy ogólnej efektywności energetycznej i wydajności produkcji.
Po pierwsze, parownik z potrójnym efektem to system złożony z trzech parowników szeregowo. Podczas pracy ciśnienie i temperatura wrzenia roztworu każdego kolejnego efektu są niższe niż w przypadku poprzedniego efektu, dzięki czemu para wtórna wytworzona przez poprzedni efekt może zostać wykorzystana jako czynnik grzewczy dla następnego efektu. Innymi słowy, komora grzewcza efektu następczego jest w rzeczywistości skraplaczem wtórnej pary wstępnej. Ogólnie rzecz biorąc, pierwszy efekt wymaga zużycia surowej pary do dostarczenia ciepła, podczas gdy kolejne drugi i trzeci efekt polegają głównie na parze wtórnej wytworzonej przez poprzedni efekt ogrzewania.
Po drugie, ta konstrukcja ma tę zaletę, że znacznie zmniejsza zużycie energii, ponieważ nie jest wymagane żadne dodatkowe źródło ciepła dla wszystkich efektów z wyjątkiem pierwszego. Kondensat pierwszego efektu jest zawracany do źródła ciepła, podczas gdy kondensat innych efektów jest zbierany i eksportowany jako woda odsolona. Dzięki temu procesowi pojedynczy dopływ surowej pary może odparować wielokrotnie większą ilość wody.
Ponadto, w praktycznych zastosowaniach przemysłowych, parowniki trójefektowe są szczególnie odpowiednie do parowania i krystalizacji roztworów, które mają wytrącanie kryształów. Są szeroko stosowane w przemyśle chemicznym, wytapianiu metali, oczyszczaniu cieczy odpadowych dużej stali i oczyszczaniu cieczy odsiarczania mokrego odsiarczania elektrowni. Ze względu na złożoną i zmienną charakterystykę rozwiązania w różnych fabrykach, zwykle konieczne jest sformułowanie konkretnych rozwiązań technicznych dla użytkowników do wyboru dla składu i zawartości roztworu z wytrącaniem kryształów.
Produkcja sprzętu
WTEYA ma na celu cyfrową i inteligentną produkcję, aby zapewnić swoim klientom doskonałe produkty i usługi. Zapewniamy nie tylko szeroką gamę standardowych produktów, które są poważnie przetestowane i stabilne w celu zaspokojenia szerokiego zakresu potrzeb przemysłowych.Zapewniamy również usługi niestandardowe, a także usługi OEM i ODM,Profesjonalny zespół projektowy zapewnia odpowiednie rozwiązania dla klientów, aby sprostać ich unikalnym potrzebom. Będziemy ściśle współpracować z każdym klientem, aby zapewnić, że każde urządzenie dokładnie odpowiada wymaganiom procesowym klienta i procesowi produkcyjnemu. Kompleksowa usługa WTEYA, innowacyjna w celu tworzenia wysokiej jakości produktów mechanicznych i rozwiązań systemowych, profesjonalnie pomaga klientowi radzić sobie z różnymi problemami z uzdatnianiem wody.
Pojemność i rozmiar
Tabela parametrów sprzętu do parowania z trzema efektami | |||||
Zdolność parowania (t/h) | Typ parownika | Moc brutto (KW/h) | Zużycie pary (t/h) | Zużycie wody w obiegu (t/h) | Powierzchnia podłogi (L * W * H/m) |
1.5 | Parownik z wymuszoną cyrkulacją | 56 | 0.7 | 60 | 2*10*12 |
5 | Parownik z wymuszoną cyrkulacją | 118 | 1.92 | 150 | 10*8*14 |
4 | Parownik z wymuszoną cyrkulacją | 97 | 1.6 | 135 | 10*6*12 |
8 | Parownik z wymuszoną cyrkulacją | 94 | 3.2 | 200 | 14*6*12 |
15 | Parownik z wymuszoną cyrkulacją | 144 | 6.5 | 500 | 12*8*14 |
Często zadawane pytania
P: Co się stanie, jeśli zmniejszy się wydajność wymiany ciepła w systemie parownika z potrójnym efektem?
O: Spadek wydajności wymiany ciepła może być spowodowany przez skalę lub gromadzenie się osadu na powierzchni grzejnika. Nagrzewnica musi być regularnie czyszczona i konserwowana, przy użyciu systemu CIP (czyszczenie na miejscu) lub zgodnie z zalecanymi przez producenta procedurami czyszczenia w celu usunięcia brudu. Zapewnij wstępną obróbkę przychodzących materiałów w celu zmniejszenia ilości składników, które mogą tworzyć osady.
P: Jak zoptymalizować wydajność energetyczną parownika z potrójnym efektem?
Aby zoptymalizować zużycie energii, należy upewnić się, że wszystkie parametry robocze (takie jak stężenie paszy, temperatura, ciśnienie itp.) Są precyzyjnie kontrolowane. Sprawdź i utrzymuj wydajność uszczelnienia sprzętu, aby uniknąć wycieku pary. Jednocześnie ciepło odpadowe można odzyskać za pomocą systemów odzyskiwania energii, takich jak pompy ciepła lub rekompresja termiczna, co dodatkowo poprawia ogólną efektywność energetyczną systemu.
P: Jaka jest przyczyna nadmiernego hałasu, gdy działa parownik z potrójnym efektem?
O: Hałas może być spowodowany awarią lub zużyciem pomp, sprężarek lub innych części mechanicznych. Sprzęt należy sprawdzić, czy smarowanie lub części wymagają wymiany. Ponadto sprawdź, czy do układu nie wchodzi powietrze, ponieważ powietrze może powodować zjawisko blokady powietrza w systemie, wytwarzając hałas.
P: Jak radzić sobie z blokadą krystalizacji w systemie parownika z potrójnym efektem?
Odp.: Zatkanie krystalizacji jest zwykle spowodowane wytrącaniem substancji rozpuszczonych o niskiej rozpuszczalności w niskich temperaturach. Proces krystalizacji można kontrolować, dostosowując temperaturę i ciśnienie robocze, zapewniając, że roztwór odparowuje w wyższych temperaturach, aby uniknąć krystalizacji. Jeśli wystąpiła blokada, blokada może zostać rozpuszczona przez zwiększenie temperatury lub użycie rozpuszczalnika chemicznego.
P: Co się stanie, jeśli stopień próżni parownika z trzema efektami nie osiągnie ustawionej wartości?
A: Niewystarczająca próżnia może być spowodowana słabą wydajnością pompy próżniowej, wyciekiem systemu lub nieefektywnym skraplaczem. Najpierw sprawdź wydajność pompy próżniowej i napraw ją lub wymień. Następnie system jest w pełni sprawdzany, aby ustalić, czy istnieje punkt wycieku i naprawić go. Na koniec wyczyść skraplacz, aby zapewnić jego wydajność.
