Wprowadzenie produktu
Wprowadzenie do parownika koncentratu z pojedynczym efektem
Parownik koncentracyjny z pojedynczym efektem jest urządzeniem parującym, które może wykonać tylko jedną konwersję energii cieplnej. Jego podstawową cechą jest to, że wytwarzana para wtórna nie jest już wykorzystywana do ogrzewania, ale jest bezpośrednio rozładowywana lub kondensowana.
Skład parownika koncentratu pojedynczego efektu
Główne składniki parownika koncentratu pojedynczego efektu obejmują:
Komora grzewcza: Ścienny wymiennik ciepła zwykle złożony z wielu rur grzewczych, odpowiedzialny za proces ogrzewania i odparowywania materiału.
Komora parowania: Znajdująca się u góry, zwana też komorą separacyjną, służąca do separacji gaz-ciecz.
Odpieniacz: Usuwa pianę powstaną podczas procesu parowania.
Skraplacz i chłodnica: Skraplać odparowany gaz do cieczy.
Zbiornik odbiorczy cieczy: Zbiera skoncentrowany płynny materiał.
Cechy parownika koncentratu z pojedynczym efektem
1. jednokiełkowy parownik koncentracyjny nadaje się do małych okazji, które nie są wrażliwe na koszty pary lub do przetwarzania materiałów korozyjnych i zanieczyszczających.
2. w jednym efekt koncentracji parowania, ponieważ para wtórna nie jest ponownie wykorzystywana, zużycie energii jest stosunkowo wysokie.
3. poprawę efektywności parowania można osiągnąć poprzez zwiększenie różnicy temperatur przenikania ciepła i całkowitego współczynnika przenikania ciepła.
Zalety parownika koncentratu pojedynczego efektu
Zalety parownika koncentratu z pojedynczym efektem znajdują odzwierciedlenie głównie w następujących aspektach:
•Proste wyposażenie:Struktura parownika koncentratowego z pojedynczym efektem jest stosunkowo prosta, dzięki czemu jest łatwa w obsłudze i nadaje się do produkcji na małą skalę i sporadycznych okazji produkcyjnych.
•Niski koszt: Ponieważ wyposażenie parownika koncentracyjnego pojedynczego efektu jest proste, jego koszt inwestycji w sprzęt jest stosunkowo niski, co jest lepszym wyborem dla przedsiębiorstw o ograniczonych początkowych funduszach.
•Silne zastosowanie: Parownik koncentracyjny z pojedynczym efektem nadaje się do odparowywania roztworów o małej objętości przerobu, zwłaszcza gdy materiał jest korozyjny lub wytworzona para jest zanieczyszczona i nie może być ponownie użyta, bardziej odpowiednim wyborem jest parownik koncentracyjny z pojedynczym efektem.
Ponadto, pod względem automatycznej kontroli start-stop, automatycznej regulacji parametrów procesu, automatycznego wykrywania i alarmu, nowoczesny parownik koncentracyjny z jednym efektem zwykle przyjmuje zaawansowane systemy sterowania, takie jak PLC i DCS, aby osiągnąć kontrolę procesu i bezpieczne działanie, co poprawia wygoda i stabilność działania.
Zakres zastosowania parownika koncentratu pojedynczego efektu
Przemysł farmaceutyczny: Stosowany do zatężania i oczyszczania roztworów farmaceutycznych.
Przemysł spożywczy: Nadaje się do skoncentrowanego przetwarzania płynów spożywczych.
Przemysł chemiczny: Stosowany do zatężania i oczyszczania roztworów chemicznych.
Przemysł lekki: Obejmujący potrzeby parowania i koncentracji różnych produktów płynnych.
Zasada techniczna
Zasada działania parownika jednoefektowego opiera się głównie na procesie parowania i zatężania roztworu. W szczególności uwzględniono następujące kluczowe kroki:
1.Ogrzewanie: Materiał, który wymaga odparowania, jest najpierw podgrzewany w podgrzewaczu, a następnie wchodzi do grzejnika. W grzejniku materiał otrzymuje energię cieplną, zwykle dostarczaną przez parę, która ogrzewa rozpuszczalnik (głównie wodę) w roztworze do wrzenia.
2.Odparowanie: Gdy rozpuszczalnik zostanie podgrzany do temperatury wrzenia, zaczyna parować. W procesie tym rozpuszczalnik przekształca się w postać gazową, a stężenie substancji rozpuszczonej odpowiednio wzrasta.
3.Separacja: Mieszanina gazów powstająca w wyniku parowania (para wtórna i przenoszona para rozpuszczalnika) wchodzi do separatora, rola separatora polega na przeprowadzeniu separacji gaz-ciecz, oddzielającej parę od stężonej cieczy.
4.Kondensacja: Oddzielona para wtórna jest zwykle wysyłana do skraplacza w celu ochłodzenia do cieczy, a następnie poddawana obróbce lub odprowadzana zgodnie z zapotrzebowa niem.
5.Kolekcja: Stężony roztwór jest odprowadzany z dna parownika i zbierany.
Ponadto parowniki jednoefektowe mogą być przerywane, częściowo przerywane lub ciągłe. W operacji wsadowej karmienie, parowanie i rozładowywanie odbywa się krok po kroku; W pracy ciągłej materiały i produkty są stale wnoszone i wyprowadzane.
Proces produkcji
Produkcja sprzętu
Wteya dąży do cyfrowej i inteligentnej produkcji, aby zapewnić swoim klientom doskonałe produkty i usługi. Zapewniamy nie tylko szeroką gamę standardowych produktów, które są poważnie przetestowane i stabilne w celu zaspokojenia szerokiego zakresu potrzeb przemysłowych.Zapewniamy również usługi niestandardowe, a także usługi OEM i ODM,Profesjonalny zespół projektowy zapewnia odpowiednie rozwiązania dla klientów, aby sprostać ich unikalnym potrzebom. Będziemy ściśle współpracować z każdym klientem, aby zapewnić, że każde urządzenie dokładnie odpowiada wymaganiom procesowym klienta i procesowi produkcyjnemu. Kompleksowa usługa Wteya, innowacyjna do tworzenia wysokiej jakości produktów mechanicznych i rozwiązań systemowych, profesjonalnie pomaga klientowi radzić sobie z różnymi problemami z uzdatnianiem wody.
Pojemność i rozmiar
Parametr parownika pojedynczego efektu | |||||
Zdolność parowania (t/h) | Typ parownika | Moc brutto (KW/h) | Zużycie pary (t/h) | Zużycie wody w obiegu (t/h) | Powierzchnia podłogi (długość * szerokość * wysokość/m) |
1 | Parownik z wymuszoną cyrkulacją | 40 | 1.1 | 70 | 3*3*10 |
5 | Parownik z wymuszoną cyrkulacją | 65 | 5.5 | 350 | 5*5*12 |
1 | Spadający film krążący parownik | 13.2 | 1.1 | 80 | 3*3*10 |
2.5 | Spadający film krążący parownik | 35 | 3 | 120 | 4*3*6 |

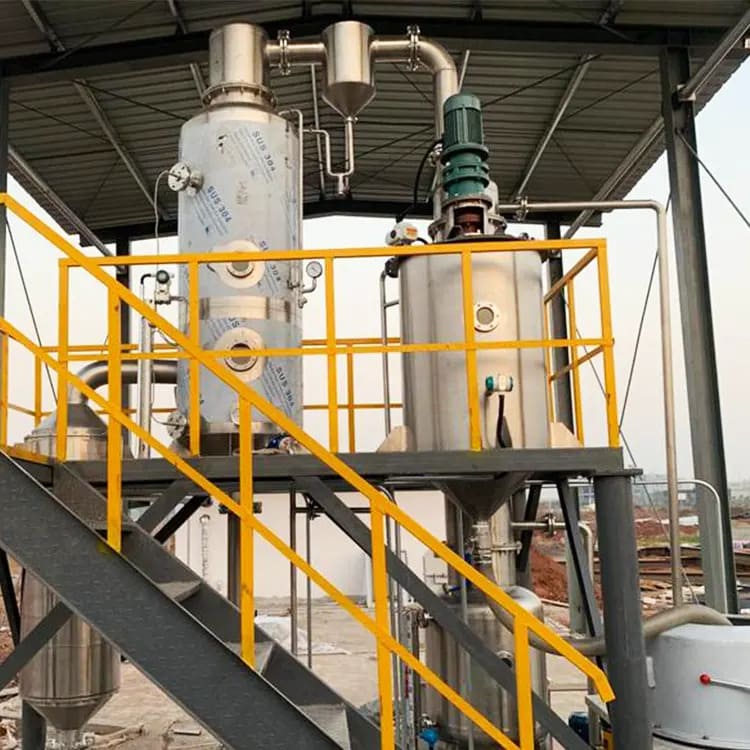

Rysunek efektowy
Często zadawane pytania
P: Jaki jest powód, dla którego wydajność parowania parownika jednoefektowego zmniejsza się podczas pracy?
Spadek wydajności parowania może być spowodowany niewystarczającą temperaturą ogrzewania, zbyt wysokim stężeniem roztworu, skalowaniem lub blokadą sprzętu itp. Regularne czyszczenie i konserwacja sprzętu, a także optymalizacja parametrów pracy mogą poprawić wydajność.
P: Jak zapobiec krystalizacji parownika z pojedynczym efektem podczas pracy?
A: Aby zapobiec krystalizacji, można kontrolować stężenie i temperaturę roztworu, aby uniknąć przekroczenia nasycenia substancji rozpuszczonej. Ponadto regularne czyszczenie sprzętu w celu zapobiegania skalowaniu pomaga również zmniejszyć ryzyko krystalizacji.
P: Co powinienem zrobić, jeśli parownik z pojedynczym efektem przecieka podczas pracy?
O: Wyciek może być spowodowany słabym uszczelnieniem lub uszkodzonym sprzętem. Działanie sprzętu należy natychmiast przerwać, części uszczelniające należy sprawdzić, a uszkodzone części należy naprawić lub wymienić.
Pytanie: Jaka jest przyczyna nadmiernego hałasu w działaniu parownika jednozadaniowego?
Odpowiedź: Hałas może być spowodowany przez luźne części wewnątrz urządzenia lub słaby przepływ cieczy. Sprawdź, czy części wewnątrz urządzenia są szczelne i upewnij się, że przepływ cieczy jest płynny.
P: Jak przedłużyć żywotność parownika jednoefektowego?
W celu przedłużenia żywotności sprzętu należy przeprowadzać regularną konserwację i konserwację, w tym czyszczenie sprzętu, sprawdzanie i wymianę zużytych części, optymalizację parametrów pracy itp. Ponadto przestrzeganie prawidłowych procedur operacyjnych i stosowanie wysokiej jakości surowców również pomaga przedłużyć żywotność sprzętu.
| S/N | Parownik z pojedynczym efektem | Parownik z wieloma efektami | Parownik TVR | Parownik MVR |
|---|---|---|---|---|
| Źródło energii | Korzystanie z ogrzewania parowego Sieć rur parowych Potrzebujesz kotła | Korzystanie z ogrzewania parowego Sieć rur parowych Potrzebujesz kotła | Potrzebujesz pary pod wysokim ciśnieniem do jazdy, Potrzebujesz kotła | Korzystanie z energii elektrycznej, Nie ma potrzeby sieci rur parowych System cyrkulacji w zamkniętej pętli |
| Zużycie energii | 1 ton pary do parowania 1ton wody | 0,3 ~ 1 tony pary do parowania 1ton wody | W oparciu o tradycyjny efekt wielofunkcyjny stosuje się jeszcze jeden efekt z wysokociśnieniowym napędem parowym | Obecnie najbardziej energooszczędna technologia |
| Koszt eksploatacji | Znacznie wyżej | Więcej oszczędności energii | Niższy | Najniższa |
| Ślad stóp | Mniejszy | Większy | Większy | Mniejszy |
| Jakość produktu | Krótki czas przebywania, Większa temperatura. Różnica prowadzi do łatwej skali. Jakość produktu nie jest stabilna | Dłuższy czas przebywania, Większa temperatura. Różnica prowadzi do łatwej skali. Jakość produktu nie jest stabilna | Krótki czas przebywania, Mniejszy wpływ na jakość produktu | Krótki czas przebywania, Niska temperatura. Parowanie, Minimalny wpływ na jakość produktu |
| Rodzaj sterowania | Półautomatyczne | W pełni automatyczny Nieprzerwane parowanie | W pełni automatyczny Nieprzerwane parowanie | W pełni automatyczny Nieprzerwane parowanie |
