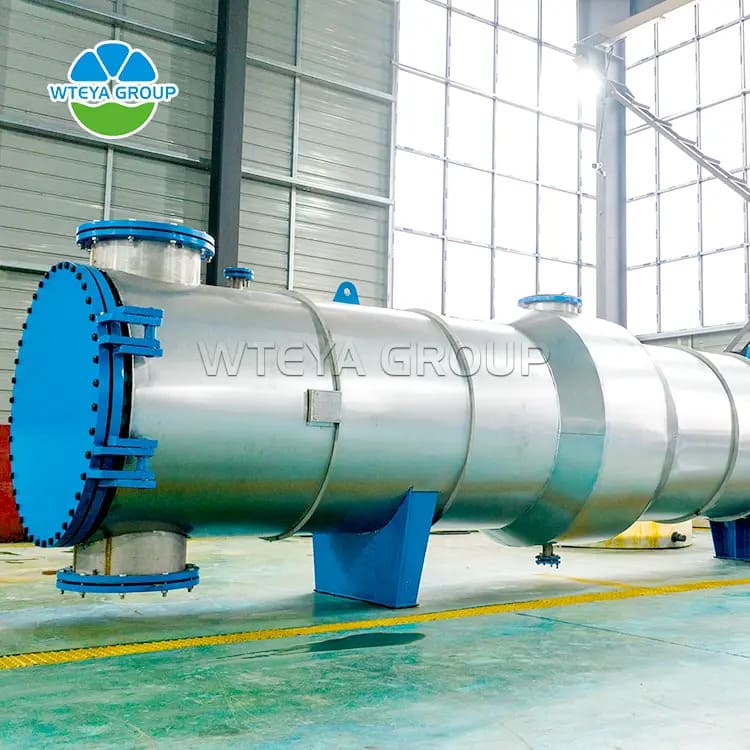

Multitube wymiennik ciepła, znany również jako rurowe wymienniki ciepła, to rodzaj sprzętu, który wykorzystuje wiązkę rur zamkniętą w cylindrycznej powłoce do wymiany ciepła.Płaszczowo-rurowy wymiennik ciepła jest rodzajem sprzętu szeroko stosowanego w procesie przemysłowym do wymiany ciepła, nadaje się do wysokotemperaturowego, wysokociśnieniowego środowiska pracy, może poradzić sobie z potrzebami wymiany ciepła różnych płynów.

Skład wymiennika ciepła Multitube

Multitube wymiennik ciepła składa się głównie z powłoki, wiązki rur przenoszonych ciepło, płyty rurowej, płyty przegrody (przegrody) i skrzynki rurowej.

Muszla: Zwykle cylindryczny, jest zewnętrzną strukturą wymiennika ciepła, a wiązka rurki przenosząca ciepło jest zawarta wewnątrz.

Wiązka rur transferowych ciepła: Znajdujące się wewnątrz skorupy, oba końce są zamocowane na płycie rurowej, jest głównym miejscem do osiągnięcia wymiany ciepła.

Płyta rurowa: Znajduje się na obu końcach obudowy, służy do przytrzymywania wiązki rur przenoszących ciepło i tworzenia z nią uszczelnienia, aby zapewnić, że dwa płyny nie mieszają się.

Przegroda (przegroda): Zainstalowany w powłoce, służący do kilkukrotnego prowadzenia płynu po stronie powłoki przez wiązkę rur, zwiększenia stopnia turbulencji płynu, poprawy sprawności wymiany ciepła.

Pudełko na tubę: Umieszczony na obu końcach wymiennika ciepła i połączony z płytą rurową służy do rozprowadzania i zbierania przepływu rur.

Charakterystyka płaszczowo-rurowego wymiennika ciepła

Zalety wymienników ciepła płaszczowo-rurowych obejmują głównie:

Wysoki współczynnik przenikania ciepła: Rura gwintowana stosowana w wieloguzowym wymienniku ciepła jest wykonana z materiałów o wysokiej przewodności cieplnej, takich jak miedź lub stal nierdzewna, a konstrukcja kombinacji gwintów wewnętrznych i zewnętrznych może tworzyć silne turbulencje przy niewielkim oporze płynu, co znacznie poprawia współczynnik przenikania ciepła wewnątrz i na zewnątrz rury.

Kompaktowa struktura: Ponieważ jednostkowa powierzchnia wymiany ciepła wieloguzowego wymiennika ciepła jest duża, całkowity współczynnik przenikania ciepła jest wysoki, więc powierzchnia podłogi jest niewielka, co oszczędza materiały i przestrzeń.

Niełatwe do skalowania: Specjalna wklęsła i wypukła struktura gwintowanej rury oraz gorące przedłużenie i skurcz na zimno rury utrudniają zatrzymywanie zanieczyszczeń wewnątrz i na zewnątrz rury, więc nie jest łatwo skalować, aby zapewnić długotrwały efekt działania.

Niełatwo przeciekać: Obwód uszczelniający wieloguzowego wymiennika ciepła i zgrubny gwint gwintowanej rury ma zdolność kompensacyjną podobną do złącza rozporowego, dzięki czemu naprężenia termiczne wymiennika ciepła są małe i niełatwe do wycieku.

Silne zastosowanie: Zgodnie z różnymi wymaganiami procesowymi, istnieje wiele rodzajów wielogatunkowych wymienników ciepła, takich jak stała płyta rurowa, typ głowicy pływającej, typ rury w kształcie litery U itp., Każdy ma swoją własną charakterystykę i zakres zastosowania, który może zaspokoić potrzeby różnych warunków pracy.

Łatwa konserwacja: Niektóre typy wieloguzowych wymienników ciepła są zaprojektowane tak, aby umożliwić wyciąganie wiązek rur z powłoki w celu łatwego czyszczenia i konserwacji, szczególnie w przypadku mediów, które są podatne na skalowanie lub wymagają częstego czyszczenia.

Pole zastosowania wymiennika ciepła Multitube

Przemysł chemiczny: W procesie reakcji chemicznej często konieczne jest ogrzewanie lub chłodzenie surowców lub produktów, a dużą rolę odgrywa tu wielowymiennik ciepła.

Przemysł naftowy i gazowy: Branże te często wymagają wymiany ciepła na ropę i gaz podczas procesu rafinacji, a wieloguzowy wymiennik ciepła może wytrzymać wysokie temperatury i ciśnienia w tych procesach.

Przemysł spożywczy: W procesie przetwarzania żywności do ogrzewania, chłodzenia i pasteryzacji stosuje się wielogatubowy wymiennik ciepła, aby zapewnić bezpieczeństwo i jakość żywności.

Energetyka: W elektrowniach płaszczowo-rurowe wymienniki ciepła są stosowane do wytwarzania i kondensacji pary i są kluczowym sprzętem do normalnej pracy elektrowni.

Przemysł metalurgiczny: W procesie obróbki metali stosuje się płaszczowo-rurowe wymienniki ciepła do kontroli temperatury pieców do obróbki cieplnej oraz do chłodzenia wyrobów metalowych.

Przemysł Hvac: W systemach grzewczych i klimatyzacyjnych wymienniki ciepła płaszczowo-rurowe służą do podgrzewania i chłodzenia ciepłej wody, aby utrzymać komfortową temperaturę w pomieszczeniach.

Zasada techniczna wieloguzowego wymiennika ciepła opiera się głównie na wymianie ciepła w ścianie, w której płyn przepływa wewnątrz wiązki rur, a inny płyn przepływa w powłoce na zewnątrz wiązki rur, a dwa wymieniają ciepło przez ścianę rury. W szczególności zasada działania wieloguzowego wymiennika ciepła obejmuje następujące aspekty:

Powierzchnia wymiany ciepła: Ścianka wiązki rur jest wykorzystywana jako powierzchnia wymiany ciepła, a dwa rodzaje płynów roboczych przepływają odpowiednio wewnątrz i na zewnątrz rury oraz wymiana ciepła przez ścianę rury.

Przepływ płynu: Przepływ rur w rurze, przepływ powłoki na zewnątrz rury. Aby poprawić wydajność przenikania ciepła przez płyn rurociągowy, niektóre konstrukcje wykorzystują spiralne rury lub rurki guzkowe, które mogą zwiększać stopień turbulencji płynu, poprawiając w ten sposób współczynnik przenikania ciepła.

Kontrola temperatury: Dostosowując przepływ źródła ciepła do wymiennika ciepła, można kontrolować temperaturę ogrzewanego medium. Na przykład przed wlotem źródła ciepła znajduje się zawór regulacyjny, a zmiana otworu zaworu może regulować temperaturę wylotową.

Projektowanie i produkcja wymienników ciepła płaszczowo-rurowych to złożony proces, który wymaga kompleksowego uwzględnienia wielu czynników, w tym wymagań procesowych, doboru materiałów, projektu konstrukcyjnego, norm bezpieczeństwa itp.

Sprawdź współczynnik przenikania ciepła i obszar wymiany ciepła: Obliczyć współczynnik przenikania ciepła K i obszar wymiany ciepła F zgodnie ze współczynnikiem przenikania ciepła rury i powłoki, oporem cieplnym brudu, oporem cieplnym ściany itp. Ten krok uwzględnia szereg czynników, takich jak różnice między warunkami pracy i warunkami projektowymi oraz możliwe przyszłe problemy ze skalowaniem lub zatyka niem.

Technologia produkcji: Proces wytwarzania wieloguzowego wymiennika ciepła obejmuje dobór odpowiedniego materiału, określenie specyfikacji i ułożenia wiązki rur oraz liczby przegród lub płyty nośnej. Te szczegóły produkcyjne mają kluczowe znaczenie dla wydajności i trwałości wymienników ciepła.

Warunki projektowe: Użytkownicy muszą podać kilka kluczowych warunków projektowych, takich jak ciśnienie robocze, temperatura robocza, temperatura ścianki metalowej, nazwa i charakterystyka materiału, margines korozji, liczba przejść, obszar wymiany ciepła, specyfikacje rur wymiany ciepła itp. Informacje te są niezbędne do zaprojektowanie wydajnego i bezpiecznego wymiennika ciepła.
