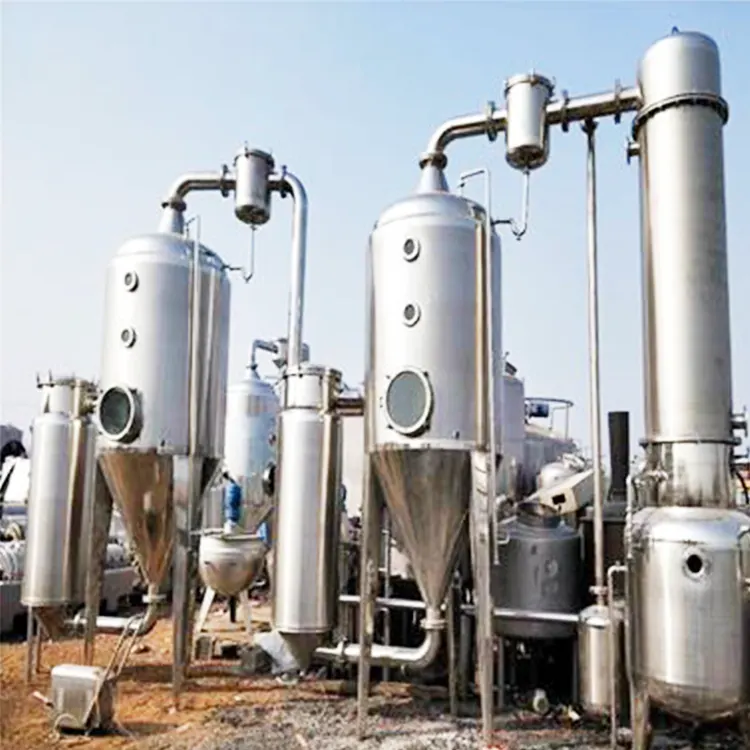

Wprowadzenie parownika z podwójnym efektem

Parownik z podwójnym efektem to energooszczędny sprzęt do parowania, który poprawia stopień wykorzystania energii cieplnej poprzez połączenie dwóch lub więcej parowników szeregowo. Parownik z podwójnym efektem jest wydajnym i energooszczędnym sprzętem do parowania, odpowiednim do różnych dziedzin przemysłu, szczególnie w sytuacjach, gdy wymagana jest duża ilość operacji parowania i krystalizacji.

Skład parownika podwójnego efektu

Skład parownika z podwójnym efektem obejmuje głównie: podgrzewacz z jednym-dwoma efektami, separator z jednym efektem, skraplacz, pompę gorącego ciśnienia (opcjonalnie), system próżniowo-odwadniający, pompę cyrkulacyjną lub dostarczającą, platformę operacyjną, elektryczną szafę sterowniczą, rurociąg zaworowy i inne systemy.
1.Jeden-dwa efekt grzejnika: Jako rdzeń parownika podwójnego efektu odpowiada za proces ogrzewania i odparowywania materiału. Grzejnik pierwszego efektu wykorzystuje zewnętrzne źródło ciepła (takie jak surowa para) do podgrzewania materiału, a wytwarzana para wtórna jest wprowadzana do grzejnika drugiego efektu jako źródło ogrzewania.
2.Jeden-dwa efekt separatora: Umiejscowiony po każdym podgrzewaczu efektowym służy do oddzielania odparowanego gazu od cieczy, aby zapewnić, że para nie zostanie porwana przez ciecz i poprawić wydajność parowania.
3.Skraplacz: Stosowany do skraplania rozdzielonej pary wtórnej do cieczy w celu odzysku lub rozładowania.
4.Gorąca pompa ciśnieniowa: Opcjonalne akcesorium używane do zwiększania ciśnienia w układzie w celu spełnienia wymagań parowania różnych materiałów.
5.System próżniowy i odwadniający: Ustalić i utrzymać stan próżni w układzie oraz usunąć kondensat i skoncentrować się w układzie.
6.Pompa cyrkulacyjna lub dostarczająca: Służących do transportu materiałów do grzejnika i cyrkulacji w systemie.
7.Platforma operacyjna: Zapewnia obszar roboczy dla operatorów do kontroli i monitorowania działania sprzętu.
8.Elektryczna szafka sterownicza: Zawiera urządzenia i przyrządy elektryczne, służące do sterowania automatycznym działaniem całego systemu parownika.
9.Rurociąg zaworowy: Łączy różne komponenty, aby zapewnić płynny przepływ materiałów i pary w systemie.

Zalety parownika z podwójnym efektem

Charakterystyka parownika z podwójnym efektem jest następująca:
1.Oszczędność energii i redukcja zużycia: Wykorzystując ciepło pary wtórnej, system parownika podwójnego efektu znacznie zmniejsza zużycie energii. Podczas procesu parowania z podwójnym efektem grzejnik z drugim efektem wykorzystuje do ogrzewania parę wtórną wytworzoną przez pierwszy efekt, co nie tylko oszczędza energię, ale także zmniejsza zapotrzebowanie na wodę chłodzącą.
2.Wysoki stopień automatyzacji: System parownika z podwójnym efektem może być wyposażony w system czyszczenia CIP, aby uzyskać czyszczenie na miejscu i łatwą obsługę. Jednocześnie sprzęt może stale zasilać i rozładowywać materiały i może być wyposażony w system automatyki w celu uzyskania automatycznej kontroli objętości paszy, temperatury ogrzewania, stężenia rozładowania i czyszczenia.
3.Kompletne środki ochrony sprzętu: Układ parownika podwójnego efektu może być również wyposażony w środki ochrony materiałów w przypadku nagłych przerw w dostawie prądu i awarii, a także w automatyczne operacje i sterowanie takie jak alarmy, aby zapewnić mało zużywające pracę całego systemu parownika.
4.Silne zdolności adaptacyjne: System parownika z podwójnym efektem jest odpowiedni dla potrzeb parowania roztworu i koncentracji różnych gałęzi przemysłu i może obsługiwać różne rodzaje materiałów, takich jak przemysł chemiczny, spożywczy, farmaceutyczny i inne w produkcji przemysłowej, a także jest powszechnie stosowany do oczyszczania ścieków przemysłowych.
5.Wyładowanie wolne od zanieczyszczeń: W systemie parownika podwójnego efektu para wtórna jest w pełni wykorzystywana, unikając zanieczyszczenia środowiska spowodowanego bezpośrednim wyładowaniem w tradycyjnych paroworach jednoefektowych.
6.Oszczędność miejsca: W porównaniu z wieloma paroworami jednoefektowymi w serii, system parownika z podwójnym efektem ma wysoką integrację, niewielką powierzchnię i oszczędza miejsce na instalacji.
7.Niski koszt eksploatacji: Ze względu na znaczny efekt oszczędzania energii, zmniejsza się koszt eksploatacji systemu parownika podwójnego efektu, oszczędzając wiele kosztów energii dla przedsiębiorstwa.
8.Funkcja krystalizacji: W przypadku materiałów, które wymagają krystalizacji, system parownika z podwójnym efektem może osiągnąć wydajną krystalizację i poprawić jakość produktu.

Zakres zastosowania parownika podwójnego efektu

Przemysł chemiczny: W przemyśle chemicznym parowniki dwuefektowe są stosowane w produkcji i przygotowaniu takich substancji chemicznych jak saletra amonowa, soda kaustyczna, antybiotyki, oczyszczanie ścieków przemysłowych.
Przemysł lekki: W przemyśle lekkim parowniki z podwójnym efektem mogą być stosowane do parowania i koncentracji w procesie wytwarzania cukru w celu poprawy wydajności produkcji.
Przemysł spożywczy: W przemyśle spożywczym parowniki z podwójnym efektem są stosowane do koncentracji płynów spożywczych, takich jak sok, mleko itp.
Przemysł farmaceutyczny: W przemyśle farmaceutycznym parowniki o podwójnym działaniu są stosowane do koncentracji i oczyszczania roztworów farmaceutycznych w celu zapewnienia jakości i bezpieczeństwa leków.
Przemysł ochrony środowiska: Parowniki dwuefektowe są również szeroko stosowane w dziedzinie ochrony środowiska, zwłaszcza w oczyszczaniu ścieków przemysłowych, takich jak: chemiczny, farmaceutyczny, metalurgiczny, górniczy, petrochemiczny, ziem rzadkich, bateria litowa, odpady niebezpieczne i inne. W procesie oczyszczania ścieków parowniki z podwójnym efektem mogą skutecznie zmniejszyć zużycie energii i osiągnąć ekonomiczne rozwiązania do uzdatniania wody.

Parownik z podwójnym efektemZasada technologii:

Pierwszy efekt parowania: Ciecz surowcowa najpierw wchodzi do podgrzewacza pierwszego efektu, gdzie jest podgrzewana do stanu wrzenia przez zewnętrzne źródło ciepła (np. surową parę wodną), powodując parowanie części wody. Ten proces nazywa się parowaniem pierwotnym.

Zastosowanie pary wtórnej: Para wtórna wytworzona w pierwszym podgrzewaczu efektu nie jest bezpośrednio odprowadzana, lecz jest wykorzystywana jako źródło ciepła podgrzewacza efektu drugiego. W ten sposób ciecz surowcowa w grzejniku wtórnym może zostać ponownie odparowana przy użyciu utajonego ciepła tych par wtórnych, oszczędzając w ten sposób zapotrzebowanie na zewnętrzne źródła ciepła.

Drugi efekt parowania: Surowiec płynny po pierwszym wstępnym podgrzaniu efektu wchodzi do drugiego podgrzewacza efektu, gdzie jest podgrzewany przez parę wtórną wytworzoną przez pierwszy efekt do wtórnego odparowania. Proces ten dodatkowo zwiększa stężenie roztworu.

Oszczędność energii: Ponieważ parowanie wtórne wykorzystuje parę wtórną, która w przeciwnym razie zostałaby wydalona, efektywność energetyczna całego układu ulega znacznej poprawie. W porównaniu z parowaniem z jednym efektem, parowanie z podwójnym efektem może zaoszczędzić około 50% zużycia energii.

WTEYA ma na celu cyfrową i inteligentną produkcję, aby zapewnić swoim klientom doskonałe produkty i usługi. Zapewniamy nie tylko szeroką gamę standardowych produktów, które są poważnie przetestowane i stabilne w celu zaspokojenia szerokiego zakresu potrzeb przemysłowych.Zapewniamy również usługi niestandardowe, a także usługi OEM i ODM,Profesjonalny zespół projektowy zapewnia odpowiednie rozwiązania dla klientów, aby sprostać ich unikalnym potrzebom. Będziemy ściśle współpracować z każdym klientem, aby zapewnić, że każde urządzenie dokładnie odpowiada wymaganiom procesowym klienta i procesowi produkcyjnemu. Kompleksowa usługa WTEYA, innowacyjna w celu tworzenia wysokiej jakości produktów mechanicznych i rozwiązań systemowych, profesjonalnie pomaga klientowi radzić sobie z różnymi problemami z uzdatnianiem wody.
